氣動雙位蝶閥的活塞行程怎么調節?

發布時間:2023-02-02      點擊次數:2610

  氣動雙位蝶閥由單作用氣缸和先導電磁閥組成。由先導電磁閥控制,以實現閥門的開關。在氣缸內設有一套活塞限位調節機構用來調節活塞的行程,從而實現閥門開度的可調。

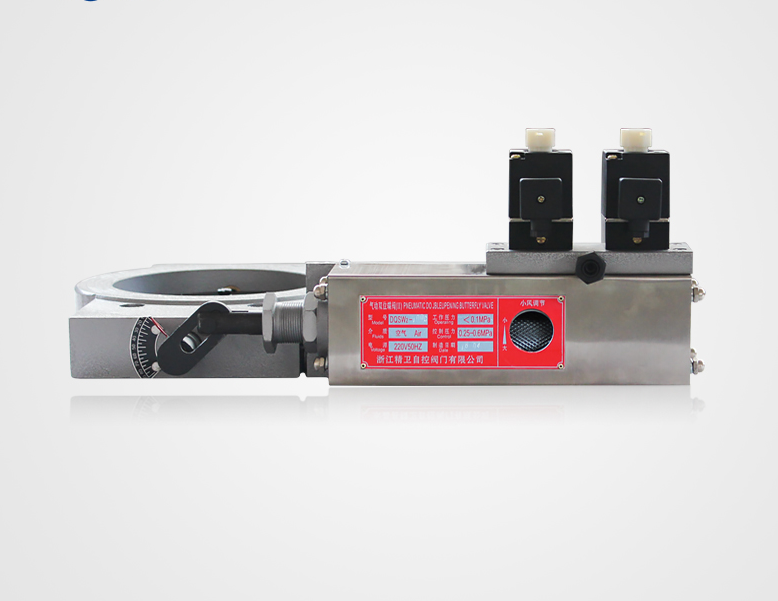

  氣動雙位蝶閥由閥體、閥板、轉軸、連桿等組成,它將活塞桿的行程位置轉換成閥板的開度。并由指針式顯示裝置直接讀出實際開度數值。在閥體與氣缸支架的連接處設置有隔熱層,以降低對氣缸的傳熱。


  氣動雙位蝶閥是采用活塞式執行機構實現閥門開關及開度大小的氣動雙位蝶閥。適用于冶金、石油、化工及鍋爐行業,在工業爐燃燒系統作為控制風量大小實現多種加熱工況自動控制的執行機構,適用于大口徑、大流量、低壓差的場合。







  氣動雙位蝶閥不僅具有常規氣動蝶閥的優點,并且閥門開度可在0°~35°、35°~90°兩段范圍內分別任意可調,兩段開度互不干涉,且調節簡便,顯示直觀。


  閥門定位精度高,重復性好,而且不受氣源壓力波動的影響,控制氣源壓力可在規定范圍內任意選擇。與氣動薄膜蝶閥相比,本閥還具有控制系統簡單,配套件少,且結構緊湊、重量輕等特點,故整套系統價格便宜,是作為替代氣動薄膜蝶閥理想執行器。


  活塞行程的調節有調節機構完成。不同的工況要求調節不同的限位調節機構。調節大開度時,先松開鎖緊螺母,然后旋轉調節螺母至所需位置再鎖緊即可。調節小開度時,先擰松支架下的緊定螺絲,再旋轉滾花螺母或調節桿至所需位置即可工作。
